ZX.WYQ-80型氣泡水位計適用于需要連續精確測量水位的環境，因不需要建水位井，對水
文站水位、水庫水位、水力發電調壓井水位、大壩測壓管以及上下游水位的監測，氣泡式水位
計是最理想的水位監測儀器之一。它具有安裝維護方便、操作靈活、運行穩定可靠、精度高等
特點。
ZX.WYQ-80型水位計采用CHR1000數字式硅電容充油芯體作為壓力檢測單元。CHR1000數字
式硅電容充油芯體是利用當前世界領先工藝3D-MEMS技術生產的數字式硅電容傳感器作為感應
器件而發明的數字式充油芯體。由于數字式硅電容的高集成化和3D-MEMS技術特點，在對測點
壓力測量的同時對測點溫度也進行測量，壓力測量具有很高的精度一般為0.05%，相對較其他
傳感器還具有低功耗、抗腐蝕、抗輻射、抗干擾、可長期加壓等優點。
1.1. 基本工作原理
氣泡式水位計內部的氣泵產生壓縮空氣，流經專用氣流線，按設定好的間隔進入氣室，在
氣室里，氣泡均勻地冒出來進入水中。
氣泡室孔上水的液位與測量管內流體靜壓（P）建立關系如下：
P=ρgh 那么，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之間就存在
一定的線性關系。通過測量測管內的空氣壓力，就可以換算出當前的水位了。這就是氣泡式水
位計測量液位的基本原理。

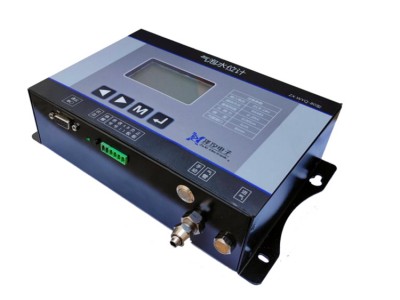

ZX.WYQ-80型
1.2. 產品特點
? 超低功耗靜態電流≤15mA
? 寬電壓設計：8VDC～18VDC，正常12VDC，具有反接保護、過壓過流保護和雷擊浪涌吸
收能力；
? 寬量程 0～10m，0～20m，0～40m，0～80m可選
? 多通訊方式數字：485（MODBUS），模擬：4～20mA
? 多工作模式: 定時采集，定量采集
? 支持實時采集按鍵，短按實時采集，長按校準傳感器
? 支持按鍵配置傳感器參數，可現場配置波特率、地址、采集參數等信息。
? 支持大屏液晶顯示設備水位信息、狀態、配置參數等。
? 內嵌時鐘模塊
? 工作狀態指示
? 64Mb固態存儲循環記錄15萬條數據
? 多參數可設置水密度，測量間隔，觸發間隔，設備時間，通訊地址（數字）
? 安裝及使用簡單。
1.3. 接口定義
按鍵
屏幕
調試口 狀態燈 采集鍵 接線座 手動排氣
進氣口
氣管口
參數表
1.4. 按鍵配置
1.4.1 進入配置模式
設備在工作時，有效鍵只有“ ”，“ ”鍵，可以切換顯示界面，同時按“ ”及“ ”進入配
置模式。
1.4.2 參數配置
配置模式下，“ M ” 鍵用來切換不同的類型配置參數，“ ”鍵用來修改選中該配置位的參數
，“ ”用來切換配置位。“ ”鍵是配置完成的確認鍵，如果不按該鍵，參數不會寫入設備之
中。
確認完之后同時按住“ ”和“menu”鍵可以退出配置模式。
1.4.3 重啟設備
同時按住“ M ” 鍵和“ ”可以強制重啟控制器。
二、技術參數
項目 參數
供電電壓： 12VDC
量程 0～10m,0～20m,0～40m,0～80m(量程可選)
測量間隔 5min - 24 h
分辨率： 1mm/0.1mBar
測量精度： ±0.05%（0～10m量程）
操作溫度： -20℃～+60℃
相對濕度： 10%～95%RH
存儲溫度： -35℃～+85℃
應用場所：
地下水、江河、湖泊、潮汐、水庫等水位監測；
汛期城市洪水或內澇監測，如低洼地、排水口監測等；
輔助水處理作業，如城市供水、排污監測等。
